Viessmann 8403 CarMotion IR Mini H0

CarMotion IR Mini - Modulet gør det muligt at sende en række kommandoer til Car Motion køretøjerne via infrarødt signal.

Fra blot at blinke til at bremse og standse Car Motion køretøjer f.eks. foran et kryds/lyskryds. De to infrarøde sendedioder kan placeres upåfaldende ud til vejen, men også liggende i et lille stykke i vejen eller i vejrabatten.

Ligesom køretøjerne kan modulet bekvemt konfigureres i Car Manager. Alle makroer, der er gemt i køretøjerne, kan kaldes frem af modulet, også dem, der af tekniske årsager ikke kan fremkaldes ved hjælp af magnetiske sekvenser.

De to IR-LED'er sender forskellige signaler afhængigt af den indstillede driftstilstand. En af de mange applikationer er at stoppe præcist foran et lyskryds eller lignende.

Den første IR LED er placeret et kort stykke foran lyskrydset og sender kommandoen om at sætte farten ned, når lyskrydset er rødt. Køretøjet standser derefter blidt på en valgfri stopmagnet (nordpol). Den anden IR-LED er så i umiddelbar nærhed af trafiklyset og sender startkommandoen, når lyskrydset er grønt. Til dette formål styres modulet direkte af Viessmann trafiklysstyring, varenummer 5094 eller 5095, eller jernbaneoverkørslen 5104 eller 5107 via styreindgangen.

Indgangen gør det også muligt at styre modulet via kontakt, relækontakt eller DCC-koblings kommando ved hjælp af et passende kontrolcenter (Central Station, ESU ECoS mv.).

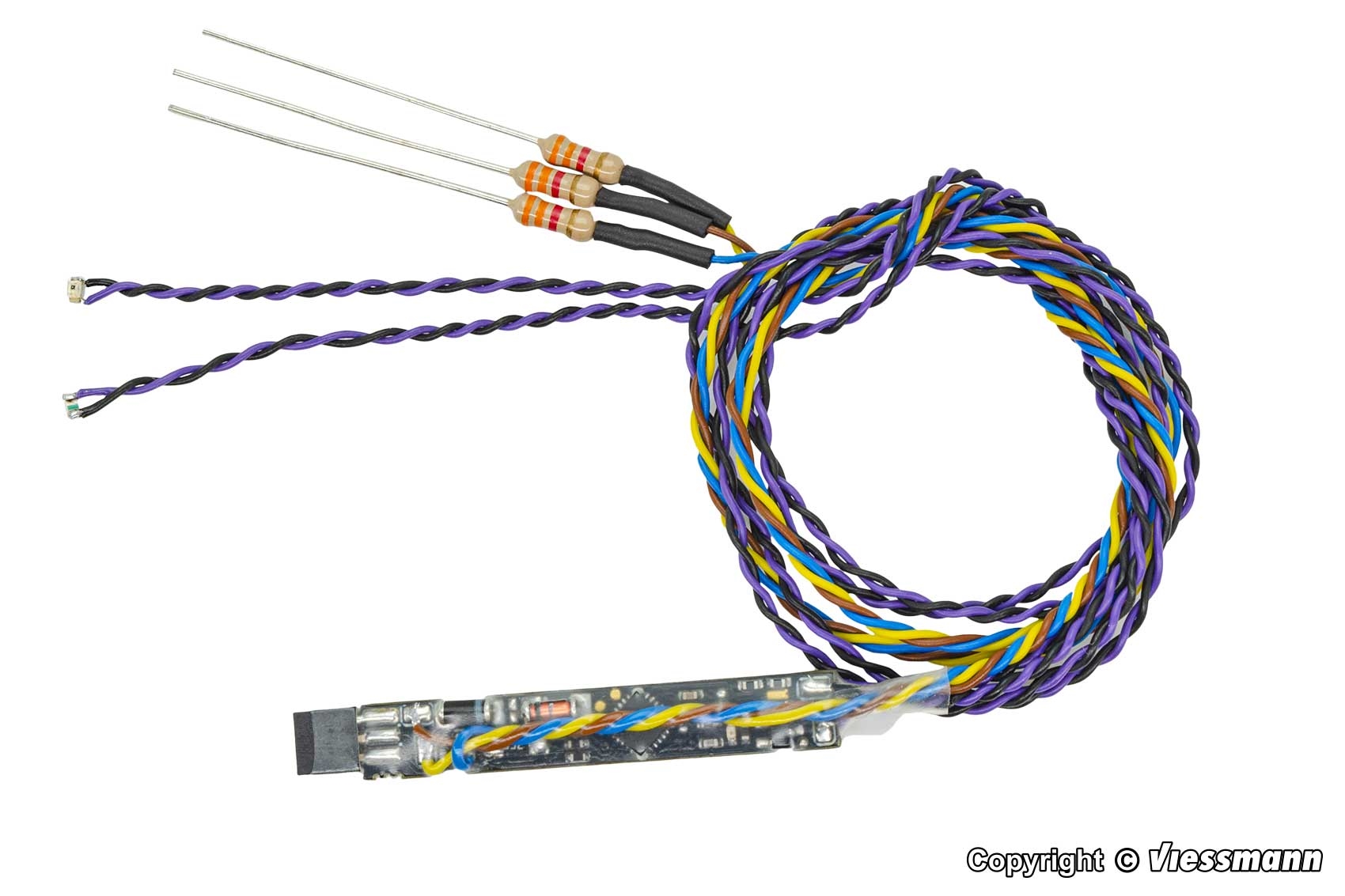

Mål printplade med kabeludtag: ca L 45 x B 5 x H 5 mm
Anbefalet monteringsplads (programmeringsstik): ca L 55 x B 5 x H 5 mm
Kabellængde til IR LED'erne: ca 300 mm hver
Mål på IR LED'er: ca L 2 x B 1,2 x H 1,2 mm
