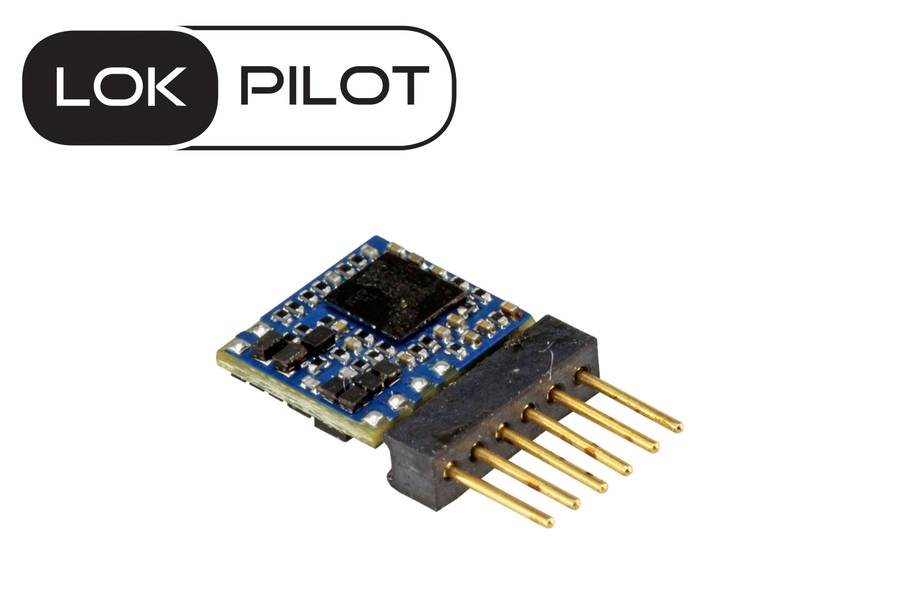

ESU 59816 LokPilot 5 micro DCC/MM/SX, 6-pin NEM651, N, TT

LokPilot 5 micro er den mindste digitale dekoder fra ESU til dato. Takket være brugen af ​​
subminiature
 komponenter, 8-lags printkort og den nyeste produktionsteknologi er den så lille med kun
8,0 mm x 7,0 mm og en tykkelse på kun 2,4 mm (på kondensatoren: 2,9 mm), at den også kan anvendes
i meget små lokomotiver Nominelle størrelser Z, N eller TT kan rummes. Alligevel er der ikke
sparet på funktionalitet og robusthed i forhold til de større versioner.

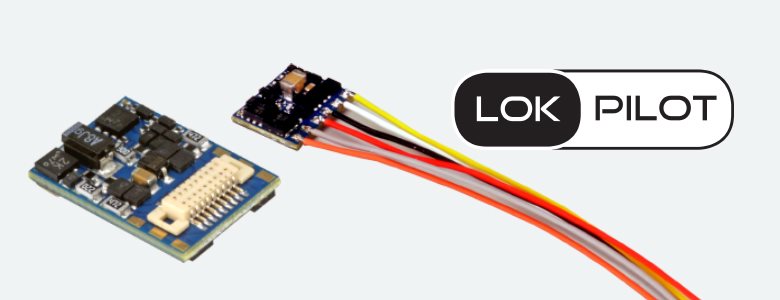

LokPilot 5 mikrodekodere tilbydes med alle gængse interfaces. Varianterne med Next18- eller
PluX16-grænsefladen er en smule større med et fodaftryk på 13,0 mm x 9,2 mm, men de understøtter
også den mfx®-kompatible M4-protokol.
driftstilstande

LokPilot 5 micro er en rigtig multi-protokol dekoder. Den kan håndtere DCC-dataformatet ligesom
Motorola®, Selectrix® og M4. I DCC-formatet er 14 til 128 hastighedstrin lige så naturlige som
2- og 4-cifrede adresser og op til 32 funktioner. Takket være RailComPlus® registrerer dekoderne
sig fuldautomatisk med en passende digital kommandostation.

Den mestrer alle DCC-programmeringstilstande, og takket være RailCom® kan CV-værdierne på
hovedsporet udlæses med de relevante centralenheder. Hjælperegistre findes for kommandostationer,
der kun kan programmere CV'er fra 1-255.

Motorola®-brugere drager fordel af op til 28 hastighedstrin med 255 adresser. Tre yderligere
Motorola®-adresser gør det muligt at udløse 16 funktioner. En indbygget programmeringstilstand
gør også omprogrammering mulig med den ærværdige Control Unit 6021.

Next18- og PluX16-varianterne tillader også automatisk registrering med mfx®-kompatible
kontrolpaneler takket være M4-protokollen. Alle 32 mulige funktionstaster tilbydes her.

LokPilot 5 mikrodekoderen genkender Märklin® bremsesektionerne samt ZIMO® HLU / ZACK kommandoer
eller Lenz® ABC systemet. Bremsning med DCC-bremsemoduler eller med jævnstrøm er også mulig.
Derudover stopper den også med en Selectrix® bremsediode. Et ABC automatisk shuttletog muliggør
automatisk pendling mellem to stationer.

LokPilot 5-dekoderen kan bruges på analoge DC-jernbaner. Varianterne med Next18 eller PluX16 kan
også bruges på analoge AC-systemer. Den maksimale hastighed kan indstilles separat.

Dekoderen skifter fuldautomatisk mellem driftstilstandene "on-the-fly". Normalt skal intet
justeres.

funktioner

Vi ved, at du ønsker, at dine lokomotiver skal være så realistiske som muligt. Derfor har vi
udstyret LokPilot 5 micro med et utroligt antal
funktionsudgange. Varianterne med 6-benet eller 8-benet kabelnet tilbyder 4 forstærkede
funktionsudgange, hver med en udgangsstrøm på 180mA, samt to logiske niveauudgange til servoer
eller Susi. Versioner med Next18 eller PluX16 interface har i alt 6 forstærkede udgange og to
logiske niveauudgange. Alle vigtige lysfunktioner er tilgængelige. Lysstyrken for hver udgang
kan justeres separat. Dekoderen mestrer det automatiske tryk til og fra ved frakobling for ROCO®,
Krois® og Telex® koblinger.
motorstyring

Motorstyringen af ​​LokPilot 5 micro er igen blevet fundamentalt forbedret. En variabelt justerbar
PWM-clockfrekvens på 10kHz til 50kHz sikrer superstøjsvag drift, især med kerneløse motorer -
det typiske "brum" hører fortiden til. Belastningskontrollen kan nu tilpasses svære sager med op
til 10 CV'er. Den unikke "Autotune"-funktion gør det muligt at kalibrere dekoderen automatisk
til motoren. Med en motorstrøm på op til 0,75A leverer LokPilot 5 mikrodekoderen nok juice til
de tilsigtede anvendelsesscenarier.
driftssikkerhed

Hvis det ønskes, kan en PowerPack tilsluttes LokPilot 5 micro for at bygge bro over snavsede
skinnesektioner.

Beskyttelse

Motorudgangen og funktionsudgangene er naturligvis beskyttet mod overbelastning. Vi ønsker, at
du skal kunne nyde din dekoder så længe som muligt.
