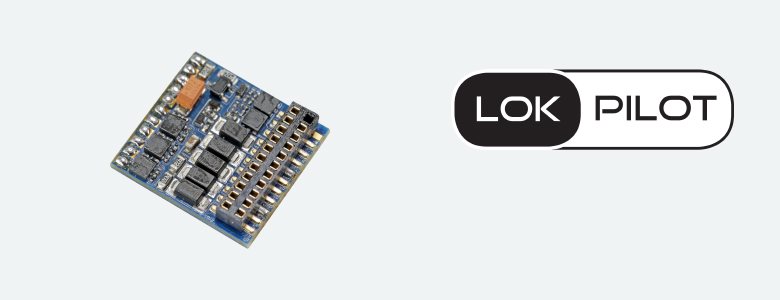

ESU 59210 LokPilot 5 Fx DCC/MM/SX, 8-pin NEM652, H0, 0

LokPilot 5 Fx er en funktionsdekoder uden motorudgang og er derfor perfekt til installation i
styrevogne eller funktionsmodeller. Fordi den taler DCC med RailCom® samt
 Motorola® og Selectrix, kan den bruges med alle gængse digitale kommandostationer. Den deler
sin fleksible funktionstasttildeling og forskellige lyseffekter med de andre LokPilot 5-dekodere
fra ESU.

LokPilot 5 Fx leveres i tre versioner: Udover den "klassiske" version med et 8-benet NEM 652
ledningsnet, fås også en version til 21MTC interface og med PluX22 interface.
driftstilstande

LokPilot 5 Fx er en multi-protokol dekoder. Den mestrer DCC-dataformatet ligesom Motorola® og
Selectrix®. I DCC-formatet er 14-128 hastighedstrin lige så naturlige som 2- og 4-cifrede
adresser. Op til 28 funktioner kan udløses. Takket være RailComPlus® registrerer dekoderne sig
fuldautomatisk med en passende digital kommandostation (f.eks. ECoS).

Den mestrer alle DCC-programmeringstilstande og kan køres og programmeres med alle
DCC-kompatible digitale kommandostationer: Med RailCom® er det også muligt at udlæse CV-værdierne
på hovedsporet med passende kommandostationer. Hjælperegistre findes for kommandostationer, der
kun kan programmere CV'er fra 1-255 (f.eks. ROCO® Multimaus).

Motorola®-brugere drager fordel af op til 28 hastighedstrin med 255 adresser. Tre yderligere
Motorola®-adresser gør det muligt at udløse 16 funktioner. En indbygget programmeringstilstand
gør også omprogrammering mulig med den ærværdige Control Unit 6021.

LokPilot 5 Fx-dekoderen genkender Märklin®-bremsesektionerne samt ZIMO® HLU/ZACK-
bremsekommandoer eller Lenz® ABC-systemet. Bremsning med DCC-bremsemoduler eller med jævnstrøm
er også mulig. Derudover "stopper" den også med en Selectrix® bremsediode. Et ABC automatisk
shuttletog muliggør automatisk pendling mellem to stationer. Selvom denne dekoder naturligvis
ikke har nogen motorudgang, er dette også vigtigt med en funktionsdekoder for at kunne
synkronisere styrevognen og motorvognen.

LokPilot 5 FX-dekoderen kan bruges på analoge DC- og AC-jernbaner. Dekoderen skifter
fuldautomatisk mellem driftstilstandene "on-the-fly". Normalt skal intet justeres.

funktioner

LokPilot 5 Fx var udstyret med et utroligt antal funktionsudgange. Afhængigt af interfacedesignet
 tilbyder hver LokPilot 5 Fx-dekoder mindst 10 forstærkede funktionsudgange, hver med en
udgangsstrøm på 250mA. I versionerne med PluX22 eller 21MTC interface er der 4 ekstra udgange
til styring af servoer eller logisk niveauudgange. Alle vigtige lysfunktioner er tilgængelige.
Lysstyrken for hver udgang kan justeres separat.
interaktion

LokPilot 5 Fx er designet til interaktion med LokSound 5 og LokPilot 5 dekoderne: Det er for
eksempel muligt at udstyre lokomotivet på en multipel enhed med en LokSound 5 dekoder og
styrevognen med en LokPilot 5 Fx. Hvis vi antager samme adresse, opfører begge sig fuldstændig
identisk. Det identiske arrangement af CV'erne gør det lettere at tune de to dekodere.
driftssikkerhed

Hvis det ønskes, kan en PowerPack tilsluttes LokPilot 5 Fx for at bygge bro over snavsede
skinnesektioner.
Beskyttelse

Udgangene er naturligvis beskyttet mod overbelastning. Vi ønsker, at du skal kunne nyde din
dekoder så længe som muligt.
